Variátor

Variátor je typ převodovky se spojitě (plynule) proměnným převodovým poměrem, tedy s plynulou změnou převodového poměru mezi vstupní a výstupní hřídelí variátorové převodovky v obou směrech (nahoru i dolu).

Použití

• u strojních zařízení (stroje)
• u některých automobilů
• u některých skútrů a motocyklů

Konstrukce variátorů

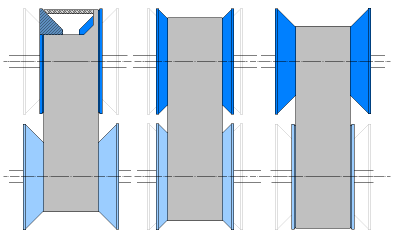

Párová kuželová kola

Princip funkce
Principem funkce je přenos kroutícího momentu a otáček jako u řemenice. Rozdílem v tomto případě (na rozdíl od klasické řemenice) je ten, že se využívá proměnného poloměru (průměru) řemenice na straně hnaného i hnacího kola.

Konstrukce
Konstrukce využívá páru kuželových kol (na straně hnací i hnané), které dohromady tvoří drážku pro vedení řemenu. Kola jsou orientována vrcholy proti sobě tak, aby bylo vytvořeno úžlabí pro řemen. Změnou vzdálenosti mezi kužely je dosaženo změny poloměru (průměru) přes který je veden řemen. Poloha kuželů na straně hnané i hnací hřídele musí být taková, aby obvodová vzdálenost převodu, byla shodná s délkou (obvodem) řemenu.






Protilehlá kuželová kola

Princip funkce

Princip je ve využití dvou rotujících kuželů, které jsou zrcadlově uloženy ve dvou osách, ve stejné rovině. Přenos mezi povrchem jednotlivých kuželů je realizován řemenem nebo vloženým kolem.

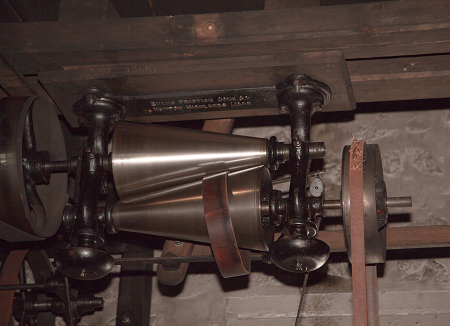

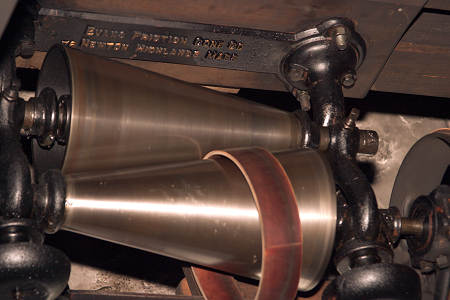

Přenos řemenem

Přenos se realizuje řemenem, který je veden vodícími saněmi, které zajišťují polohu řemenu v poloze, odpovídající požadovanému převodu. Vodící saně se pohybují mezi levým a pravým okrajem kuželů, přičemž, je-li řemen na největším poloměru (průměru) jednoho kužele, je zároveň na nejmenším poloměru (průměru) druhého kužele a naopak. Změnou polohy řemene, na obvodu kuželů, kolmo na jejich osu, je možno měnit převodový poměr.

Přenos vloženým kolem

Přenos se realizuje vloženým kolem, které je posouváno mezi kužely, a to tak, je-li vložené kolo na největším poloměru (průměru) jednoho kužele, je zároveň na nejmenším poloměru (průměru) druhého kužele a naopak. Změnou polohy vloženého kola v rovině os kuželů, je možno měnit převodový poměr. Osa, po které se posouvá vložené kolo je pevná.

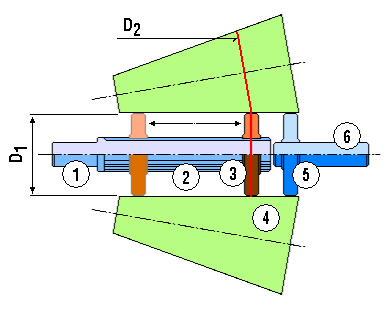

S jedním kuželem

Řešení s jedním kuželem je modifikovaná verze předchozího příkladu. V tomto případě je funkce vloženého kola změněna, a toto kolo je uloženo na drážkové hřídeli, která umožňuje přenos kroutícího momentu a zároveň posuv kola ve směru osy. Tím je umožněna změna dotykového bodu kola s povrchem kuželu, a tím i změna převodového poměru. V tomto případě je průměr D1 konstantní.

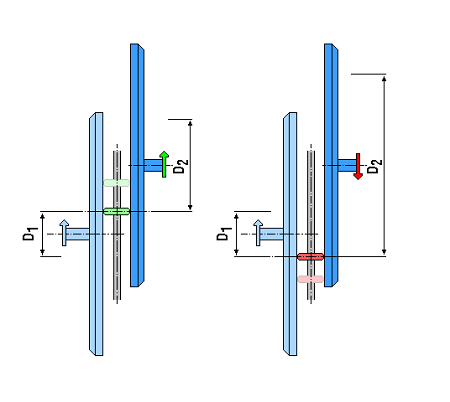

Talířovitá konstrukce

Přenos vloženým kolem

Přenos se realizuje vloženým kolem, které je posouváno na spojnici os talířovitých kol. Konstrukce dovoluje jak plynulou změnu převodového poměru ale i změnu směru otáčení. Osa, po které se posouvá vložené kolo je pevná.
-pokud je vložené kolo mezi osou vstupní a výstupní hřídele (značeno zeleně) je směr otáčení vstupní a výstupní hřídele shodný.
-pokud je vložené kolo vně za osou hřídele (značeno červeně) je směr otáčení hřídelí protiběžný.

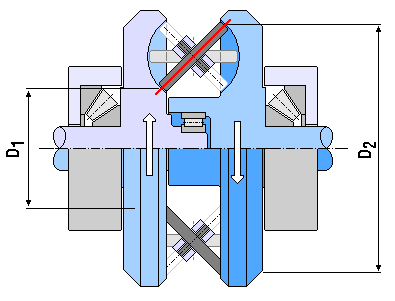

Sférická konstrukce

Přenos vloženým kolem

Konstrukční řešení je velmi blízké konstrukci planetové převodovky. Mezi unašeči na vstupní a výstupní hřídeli je vloženo kolo, které zapadá do kruhového vybrání v ploše unašečů. Úhlem natočení vloženého kola je možno měnit poměr poloměrů (průměrů) na vstupní a výstupní straně unašečů a tím i plynule měnit převodový poměr. Pro konstrukci je nutno použít alespoň tří vložených kol.

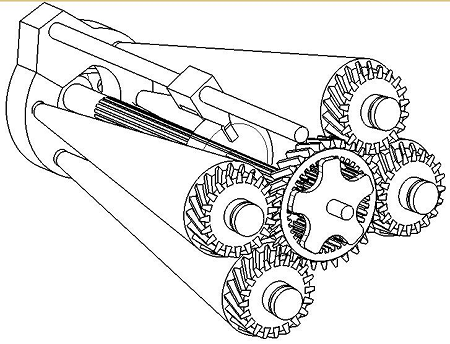

Přenos vnějšími kužely

Konstrukce principiálně vychází z konstrukce variátoru s jedním kuželem. Řešení však spočívá v tom, že jsou použity tři nebo více vnějších kuželů, které jsou rovnoměrně rozmístěny po obvodu vloženého kola. Změnou polohy vloženého kola (ve směru osy se pohybuje na drážkované hřídeli) se dosahuje změny převodového poměru. V tomto případě je průměr D1 konstantní. Pro přenos kroutícího momentu z vnějších kuželů je použito další vložené kolo, které se kuželů dotýká stále ve stejném místě (nemá tedy proměnný převodový poměr). Toto kolo může být nahrazeno i ozubeným převodem.
